Tanto la 6063 como la 6063A son aleaciones de Al-Mg-Si forjadas, que pueden reforzarse mediante tratamiento térmico. La aleación 6063A pertenece al producto de alta calidad, su composición química y calidad son más estrictas que la aleación de aluminio 6063. Los dos tipos de aleaciones de aluminio tienen resistencia media y alta plasticidad después del tratamiento térmico de la solución y el tratamiento del envejecimiento. La resistencia a la corrosión de la aleación es ligeramente mejor que la de la aleación de aluminio 6061. Buena soldabilidad, media a baja maquinabilidad de la aleación.





Propiedades de tracción y dureza a alta temperatura de aleación 6063.
Temple	Temperatura/℃	Fuerza de tension Rm/MPa	Resistencia al alargamiento plástica prescrita Rp0.2/MPa	Elongacion A (%)
T4	100	152	97	18
	150	145	103	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105
T5	100	165	138	18
	150	138	124	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105
T6	100	214	193	15
	150	145	133	20
	205	62	45	40
	260	31	24	75
	315	23	17	80
	370	16	14	105




Propiedades de baja temperatura a la tracción de aleación 6061
Temple	Temperatura /℃	Fuerza de tension Rm/MPa	Resistencia al alargamiento plástica prescrita Rp0.2/MPa	Elongacion A (%)
T4	-196	234	110	44
	-80	179	103	36
	-28	165	97	34
	25	152	90	33
T5	-196	255	165	28
	-80	200	152	24
	-28	193	152	23
	25	186	145	22
T6	-196	324	248	24
	-80	262	228	20
	-28	248	221	19
	25	241	214	18

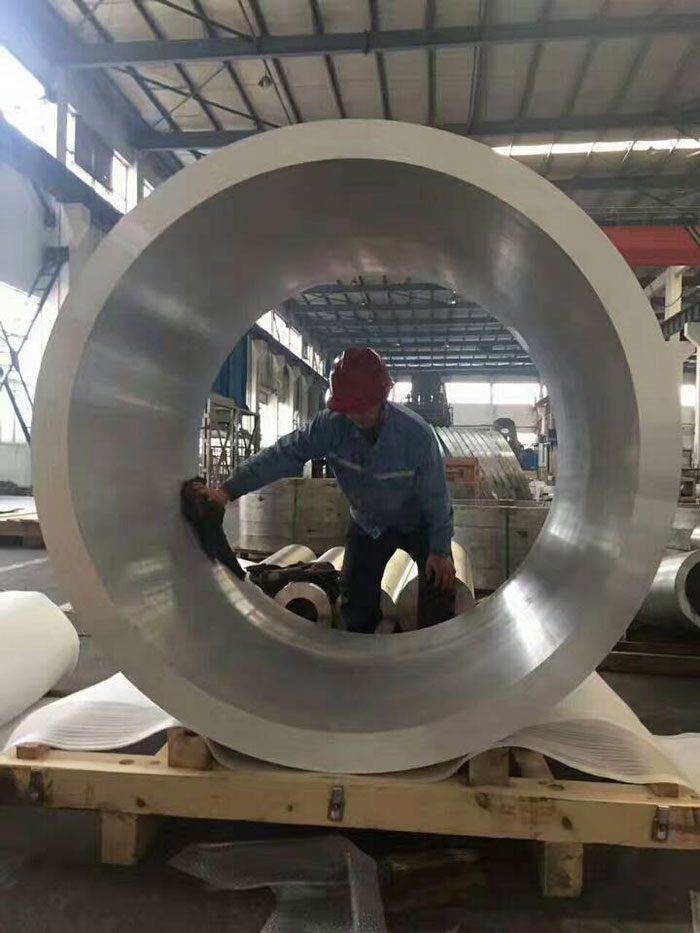

Las aleaciones 6063 y 6063A tienen una alta plasticidad de proceso en estado caliente. Pueden extruir o forjar perfiles y forjados de varias formas de sección transversal.

Para partes en estado T5, la temperatura del tratamiento de envejecimiento artificial se puede aumentar a 185 - 200 durante 1 hora.

Tipo	Aleacion	Área proyectada （m2） o peso（kg）	Temple	Estandar
Free forgings	5 series	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7 series	≤3000kg	T6、T4、O、F
Mould forgings	5 series	≤2.5m2	O、F
	2、6、7 series	≤2.5m2	T6、T4、O、F
