2A14 es una alta resistencia forjado de aleación de Al - Cu mg si, que puede ser reforzado por calor.Desde el punto de vista de la composición química y propiedades, puede pertenecer a duro de aleación de aluminio y aleación de aluminio forjado.Se diferencia de 2A50 aleación de aluminio forjado en que el contenido de cobre de la aleación es más del doble que la de 2A50 aleacion.La fuerza de la aleación después de tratamiento de solución y envejecimiento artificial es superior a la de 2A50, pero su resistencia a la corrosion es general y peor que la de 2A50.Hay una tendencia de corrosión intergranular y tensión de corrosión bajo envejecimiento artificial.La plasticidad de la aleación es moderado, y la plasticidad no es tan buena como la de 2A50 bajo condiciones calientes.Tiene efecto de extrusion, indicando que las propiedades longitudinal y transversal de la aleacion son diferentes.Tiene buena soldabilidad y resistencia es adecuado para la soldadura de punto y costura de soldadura.Su manejabilidad es buena.

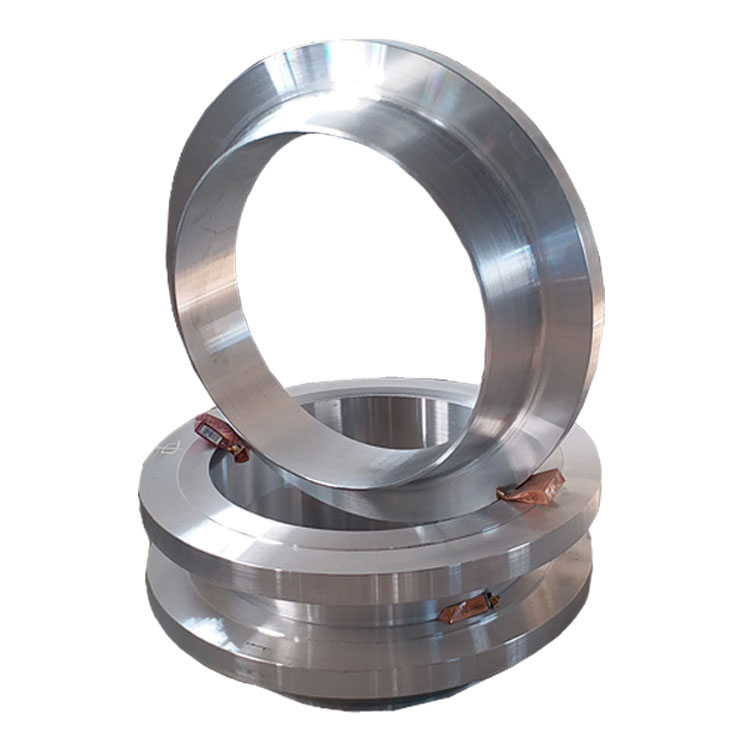

2A14 aleacion de aluminio se utiliza para la fabricacion de piezas forjadas y libre forja bajo altas cargas, así como marcos grandes, puentes, grandes conchas componentes, camión, etc. Sin embargo, debido a la dificultad de prensado en caliente, el rango de aplicación de la aleación es limitada.


2A14 Propiedades mecánicas de las piezas forjadas y libres.
	Temple	Direccion	Fuerza de tension Rm/MPa	Resistencia al alargamiento plástica prescrita Rp0.2/MPa	Elongacion A (%)
Free forgings	T4	Retrato	380	245	10
	T6	Retrato	410	－	8
Die forgings	T4	Retrato	380	245	11
	T6	Retrato	430	315	10



Propiedades de tracción del forjado de matrices 2A14 y forja libre a temperatura ambiente
	Temple		Dimencion/mm	Fuerza de tension Rm/MPa	Resistencia al alargamiento plástica prescrita Rp0.2/MPa	Elongacion A (%)
Die forgings	T6		≤50	450	385	6
			>50--76	450	380	6
			>76--100	435	380	6
Free forgings	T6	L	50--76	440	385	8
		L-T		440	380	3
		S-T		425	380	2
Dureza a temperatura ambiente: la dureza Brinell de la aleación 2A14 en estado O es de 45 HBW, la dureza de Bush en el estado T6 es de 135 HBW.




Propiedades de tracción de las forjas de aleación de aluminio 2A14 estabilizadas a temperatura ambiente
Temple	Tratamiento de estabilizacion		Fuerza de tension Rm/MPa	Resistencia al alargamiento plástica prescrita   Rp0.2/MPa	Elongacion A (%)
	Temperatura/℃	Tiempo de espera/h
T6	130	10	510	431	7
		100	520	422	8
		1000	520	431	8
T6	150	10	500	451	8
		100	495	456	7
		1000	490	441	8



Tipo	Aleacion	Área proyectada （m2） o peso（kg）	Temple	Estándar
Free forgings	5 series	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7 series	≤3000kg	T6、T4、O、F
Mould forgings	5 series	≤2.5m2	O、F
	2、6、7 series	≤2.5m2	T6、T4、O、F
